للنظم الانشائية اشكال متعددة لتغطية الفراغات المختلفة فهناك نظم إنشائية تقليدية للأسقف الخرسانية المستوية الأفقية ومنها:
1- البلاطات المصمتة.
2- البلاطات المجوفة المصمتة.
3-البلاطات المسطحة اللاكمرية.
4- البلاطات الصندوقية.
5- البلاطات الكمرية.

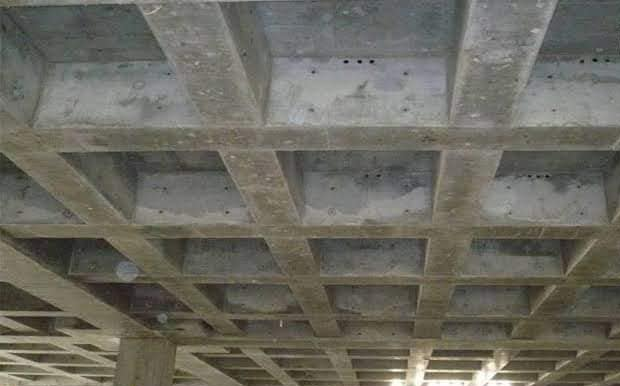

و في هذا الموضوع سنتعرف بالتفاصيل عن البلاطات الكمرية و أهميتها إنشائيا؛ البلاطات الكمرية عبارة عن كمرات متقاطعة مكونة من شبكة من الكمرات المتشابكة و عند تلاقيها مع بعضها تكون بينها بلاطات صغيرة وهذه البلاطات اما تكون Hollow block او solid slab و ينبغي ان تكون المسافات بين الكمرات الداخلية من 2m الى 5m ولا يشترط ان تكون المسافات بين الكمرات مسافات متساوية.
تعرف على استخدام البلاطات الكمرية paneled beam : يتم إستخدام البلاطات ذات المساحات الكبيرة 80m^2 الى 150m^2 بدون وضع أعمدة فى الداخل واذا زادت المساحة عن ذلك نأخذ تأثير الأعمدة ونقوم بعمل paneled frames وفى هذه الحالة ممكن ان تصل المساحه الى 500m^2 ويمكن وضع أعمده خارجية لتقليل الـعزم على الكمرات الخارجية.
انواع البلاطات الكمرية :
1- simple paneled beam
2- continuous paneled beam
3- skew paneled beam
4- paneled frame
مميزات و عيوب البلاطات الكمرية paneled beam :-أهم ميزة أنها تغطي بحور حتي 20 متر واقتصادية بالنسبة للانظمه الأخرى لكن في ألمقابل عيبها أن مظهرها المعماري غير جيد ولكن يمكن عمل سقف معلق له.
